供应防火门监控系统TH-FH2000二总线制产品

供应防火门监控系统TH-FH2000

一、防火门监控系统TH-FH2000设计依据

 1、《防火门监控器》(GB29364-2012)

 2、《火灾自动报警系统设计规范》(GB50116-2013)

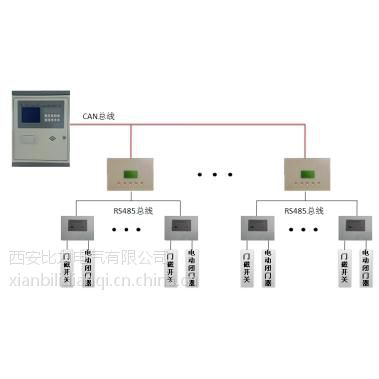

二、防火门监控系统TH-FH2000组成：

 1、本公司生产的防火门监控器，包括防火门监控器主机、DC24V电源箱、输入输出模块、常开型防火门、常闭型防火门。

 2、每台防火门监控器最多可带16路，每路可配带198只防火门现场控制器。通过CAN联网通讯线将信息传输至火灾报警控制器(联动型)。

三、防火门监控系统TH-FH2000的设置

 1、防火门监控系统TH-FH2000应设置在消防控制室，未设置消防控制室时，应设置在有人值班的场所。

 2、电动开门器的手动控制按钮应设置在防火门内侧墙面上，距门不宜超过0.5m，底边距地面高度宜为0.9m~1.3m。

 3、防火门监控器的设置应符合火灾报警控制器的安装设置要求。

四、防火门监控系统TH-FH2000功能：

 TH-FH2000防火门监控装置，通过输入/输出接口配接防火门电动闭门器（简称闭门器）、防火门电磁释放器（简称释放器）、防火门电磁门吸（简称门吸）、防火门门磁开关（简称门磁）等装置，实现防火门打开或关闭状态的监视与控制。

 1、机械常开防火门的控制:需设置电磁释放器、机械闭门器及门磁开关。防火门监控系统配置1只输入输出接口。发生火灾后，防火门监控器通过输入输出接口使电磁释放器动作，释放链条，门扇在机械闭门器的作用下完成关闭，门磁开关吸合后，通过输入输出接口向防火门监控器反馈防火门关闭信号。

 2、电动常开防火门:需设置电动闭门器。防火门监控系统配置1只输入输出接口。发生火灾后，防火门监控器通过输入输出接口使电动闭门器动作，门扇在电动闭门器的驱动下完成关闭，并通过输入输出接口向防火门监控器反馈关闭信号；

 3、常闭防火门:防火门监控系统配置1只输入输出接口。常闭防火门处于常闭状态，门磁开关吸合。防火门被开启时，门磁开关通过输入输出接口向防火门监控器发出信号，提示防火门处于开启状态。常闭型防火门有人通过后，闭门器关闭，不需要联动。

 4、双开防火门：防火门监控系统配置1只输入输出接口和1只防火门控制器。防火门控制器可延时6秒切断DC24V，***两扇门按顺序关闭。

五、防火门监控系统TH-FH2000联动控制

1、应由常开防火门所在防火分区的两只独立火灾探测器或一只探测器与一只手动火灾报警按钮的报警信号，作为常开防火门关闭的联动触发信号，联动触发信号由火灾报警控制器或消防联动控制器发出，并由防火门监控器或消防联动控制器联动防火门关闭；

2、疏散通道上各个防火门的开启、关闭及故障状态信号应反馈至防火门监控器。
